鈦及鈦合金絲的拉拔工藝

[ 信息發(fā)布:本站 | 發(fā)布時(shí)間:2018-12-26 00:00:00 | 瀏覽:0 ]

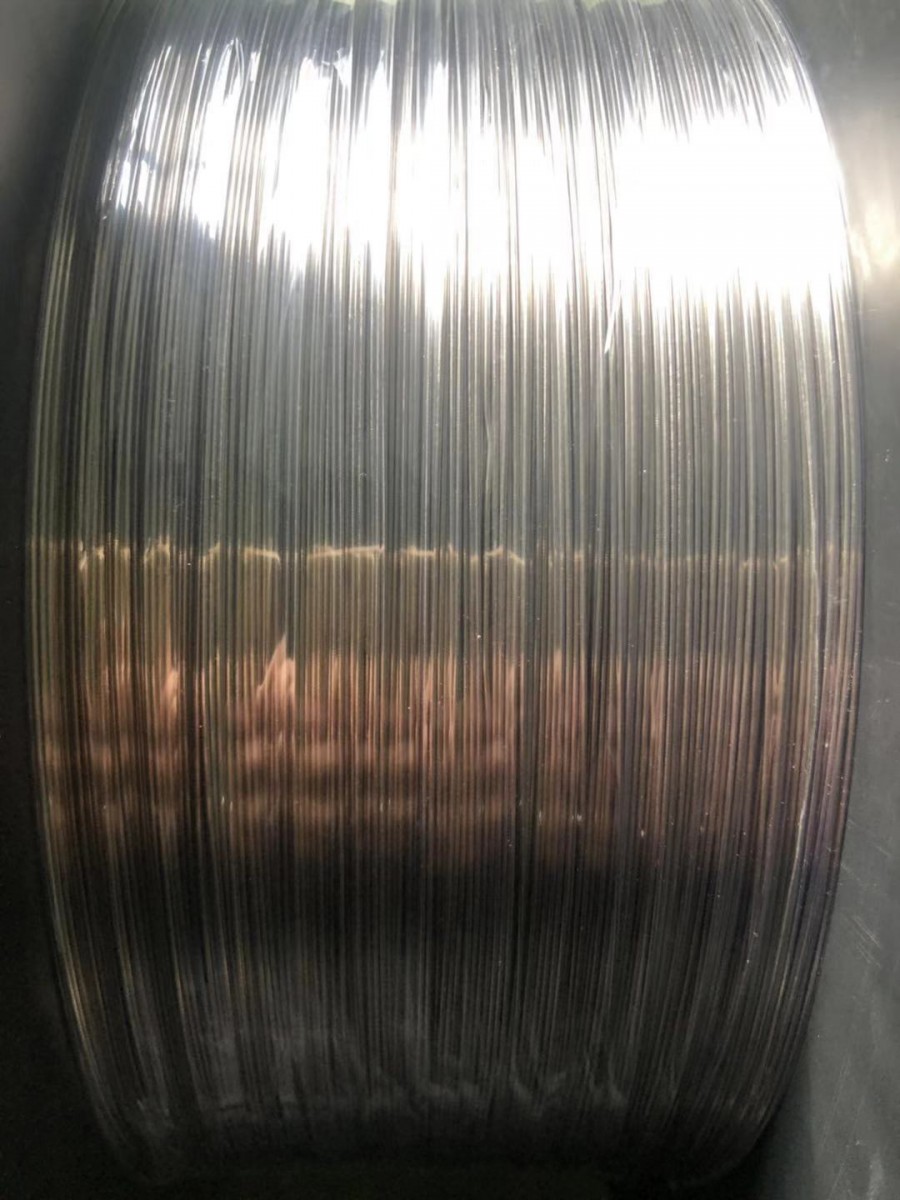

鈦絲及鈦合金絲拉拔(metal wire drawing)

  在拉拔力的作用下將盤(pán)條或線(xiàn)坯從拉絲模的??桌?,以生產(chǎn)小斷面的鋼絲或有色金屬線(xiàn)的金屬塑性加工過(guò)程。各種金屬及合金的不同斷面形狀和尺寸的金屬絲都可以采用拉拔生產(chǎn)。拉出的絲,尺寸精確,表面光潔,且所用拉拔設備和模具簡(jiǎn)單,制造容易。拉拔過(guò)程的變形指數 鈦絲在拉拔過(guò)程中橫斷面減小長(cháng)度增加,拉拔前、后的金屬絲的橫斷面積和長(cháng)度分別以F、F及L、L表示。拔過(guò)程的條件通常表示為:把以與的比值K稱(chēng)為拉拔過(guò)程的安全系數。在拉拔絲徑小于0.05mm的超細金屬絲時(shí),穿模困難,為了提高拉拔過(guò)程的穩定性、減少拉斷及穿模次數、提高拉拔生產(chǎn)效率,可采用安全系數K值大于2.0。拉拔不同絲徑的拉拔過(guò)程的安全系數K的參考值如下:

  種類(lèi)按拉拔時(shí)金屬的溫度分,在再結晶溫度以下的拉拔是冷拔,在再結晶溫度以上的拉拔是熱拔,在高于室溫低于再結晶溫度的拉拔是溫拔。冷拔是金屬絲、線(xiàn)生產(chǎn)中應用最普遍的拉拔方式。熱拔時(shí),金屬絲進(jìn)入??浊耙訜?,主要用于高熔點(diǎn)金屬如鎢、鉬等金屬絲的拉拔。溫拔時(shí),金屬絲也需要通過(guò)加熱器加熱到指定范圍的溫度才進(jìn)入??走M(jìn)行拉拔,主要用于鋅絲、難變形的合金絲如高速鋼絲、軸承鋼絲的拉拔。按拉拔過(guò)程中金屬絲同時(shí)通過(guò)的模子數分,只通過(guò)一個(gè)模子的拉拔是單道次拉拔,依次連續通過(guò)若干(2~25)個(gè)模子的拉拔是多道次連續拉拔。單道次拉拔的線(xiàn)速低,生產(chǎn)力及勞動(dòng)生產(chǎn)率低,常用于大絲徑、低塑性及異形絲、線(xiàn)的拉拔。多道次拉拔的線(xiàn)速高,機械化自動(dòng)化程度高,生產(chǎn)力及勞動(dòng)生產(chǎn)率高,是金屬絲、線(xiàn)生產(chǎn)的主要方式。它又分非滑動(dòng)式連續拉拔及滑動(dòng)式連續拉拔。按拉拔時(shí)采用的潤滑劑狀態(tài)分,使用液態(tài)潤滑劑的是濕拉拔,使用固態(tài)潤滑劑的是干拉拔。按拉拔金屬絲的斷面形狀分,有圓形絲拉拔及異形絲拉拔。按作用于被拉拔金屬絲上的拉力分,有正拉力拉拔及反拉力拉拔。還有特種拉拔,如輥模拉拔等。


  工藝特點(diǎn) 金屬絲拉拔的應力狀態(tài)為二向壓應力一向拉應力的三向主應力狀態(tài),它與三向都是壓縮應力的主應力狀態(tài)相比,被拉拔的金屬絲較易達到塑性變形狀態(tài)。拉拔的變形狀態(tài)為二向壓縮變形一向拉伸變形的三向主變形狀態(tài),該狀態(tài)對發(fā)揮金屬材料的塑性不利,較容易產(chǎn)生和暴露表面缺陷。金屬絲拉拔過(guò)程的道次變形量受其安全系數限制,道次變形量較小則拉拔道次較多,因此在金屬絲的生產(chǎn)中常采用多道次連續高速拉拔。

?

新聞中心

'); })();
