鎳基合金不僅在諸多工業(yè)腐蝕環(huán)境中具有獨特的抗腐蝕甚至抗高溫腐蝕性能，而且具有強度高、塑韌性好，可冶煉、鑄造、冷熱變形、加工成型和焊接等性能，被廣泛應用于石化、能源、海洋、航空航天等領(lǐng)域。

1成分與分類(lèi)

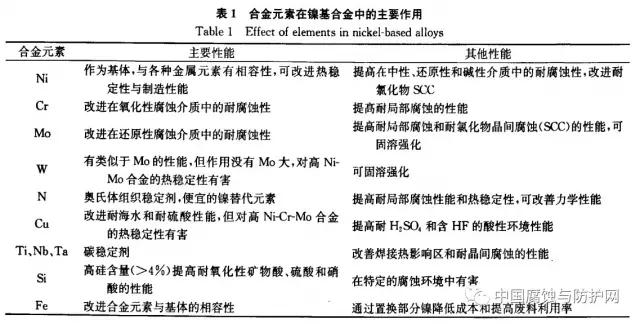

鎳在堿類(lèi)溶液中完全穩定，對活潑氣體（如氟、氯、溴以及它們的氫化物）、氫氧化物（如NaOH、KOH）、一些有機物的耐腐蝕能力優(yōu)良。合金元素在鎳基合金中耐水溶液腐蝕的主要作用見(jiàn)表1。

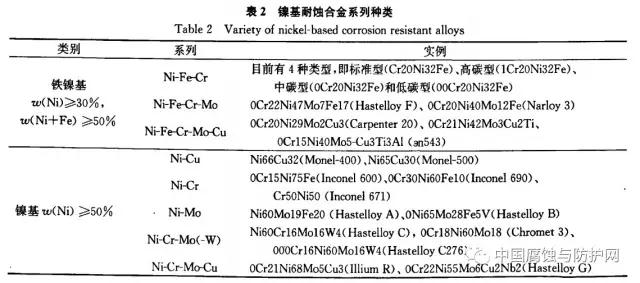

研究表明合金元素改善合金腐蝕抗力的效果，來(lái)自鎳合金表面所形成的鈍化膜的穩定性。鎳基合金中鎳含量都在30%以上，其中W（Ni+Fe）≥50%的稱(chēng)為鐵鎳基耐蝕合金，W（Ni）≥50%的稱(chēng)為鎳基耐蝕合金，在實(shí)際使用中都可以被認為是鎳基耐蝕合金，其分類(lèi)如表2所示。

2性能及應用

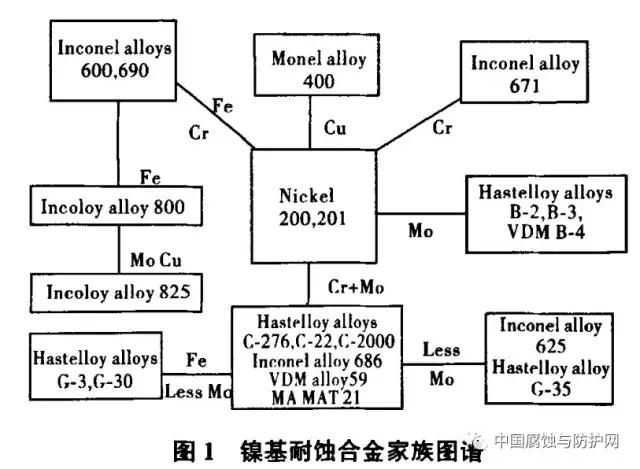

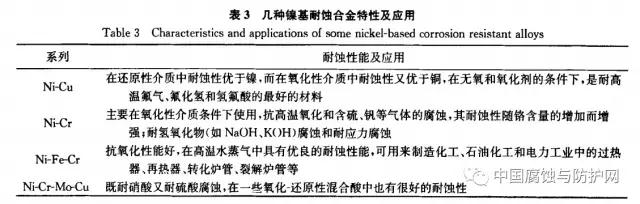

圖1所示為鎳基耐蝕合金家族圖譜研，其中幾種合金的耐蝕特性如表3所示。

2.1 Ni-Cu系

Ni和Cu可以任何比例混合而成固溶體合金，稱(chēng)為Monel合金。 Ni-Cu具有較好的耐HF、海水鹽水及縫隙腐蝕性能。Monel合金Ni70Cu30是最早的鎳基耐蝕合金。它既具有較高的強度和韌性, 又具有優(yōu)良的抗還原酸及強堿介質(zhì)和海水等腐蝕的性能 ,通常用于制造輸送氫氟酸(HF)、鹽水、中性介質(zhì)、堿鹽及還原性酸介質(zhì)的設備。
Monel合金有鑄造合金和變形合金(軋材)2大類(lèi)。最常用的Monel合金是Monel 400和Monel K500，如表4所示。

Monel合金在國外大量用于耐蝕閥門(mén)、海軍艦船等。如英國北海海底輸油管道和泰晤士河大橋所用的緊固件螺栓、螺母均是由Monel 400和Monel K500配合使用的；英國一類(lèi)艦艇的螺旋槳中，關(guān)鍵的軸及泵的部分零部件均由Monel合金制造；法國“戴高樂(lè )”航母的不少設備和系統都應用了Monel材料。甚至美國的一些建筑物屋頂也使用了Monel合金，如賓夕法尼亞火車(chē)站 、布魯克林藝術(shù)科學(xué)館、國家藝術(shù)館、五角大樓等。

2.2 Ni-Cr、Ni-Fe-Cr系

Ni-Cr-Fe系中含Fe量較低的為Inconel合金，含Fe量較高的為Incoloy合金。Incoloy合金因含Fe量高達45%,實(shí)際上是鎳基合金中的Fe-Ni-Cr合金。Inconel合金的鑄造合金為CY240,軋材牌號是Ineonel 600。Ineoloy合金軋材牌號為Incoloy 800合金。在目前耐蝕鎳基合金中，它們在閥門(mén)生產(chǎn)上的應用量?jì)H次于Monel合金。

典型的Ni-Cr耐蝕合金有Inconel 600（國內牌號0Cr-15Ni75Fe）。既耐高溫又耐腐蝕。Inconel 690（0Cr30Ni60Fe）耐應力腐蝕、耐晶間腐蝕能力得到提高，在化工領(lǐng)域廣泛使用。

2.3 HasteIloy系高耐蝕合金

以Cr、Mo為主要合金元素的超低碳型Ni-Cr-Mo系也稱(chēng)Hastelloy系（哈氏）合金。Hastelloy是美國Haynes International公司的商標，由HAYNES中的HA、STEI.LITE中的STELL以及ALLOYS中的OY組成。哈氏合金作為高級的鎳基合金，對多種惡劣的腐蝕環(huán)境，如濕氧、亞硫酸、強氧化鹽介質(zhì)等都有優(yōu)異的抗腐蝕性能。

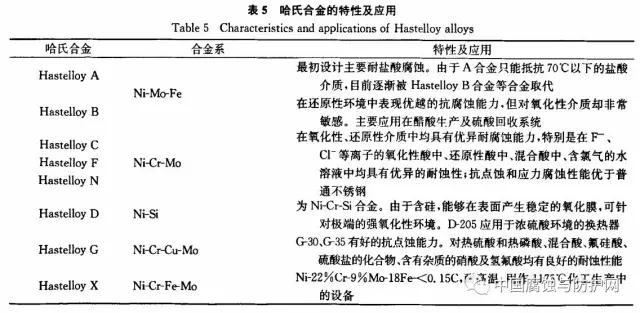

如表5所示，哈氏合金主要有A、B、C、D、F、G、N、W、X等系列。國際上生產(chǎn)Hastelloy系列合金的公司主要有美國Haynes International Inc（國際漢斯公司，是Hastelloy系列合金的研發(fā)公司）、Special Metal（超合金集團）和德國蒂森克虜伯公司。

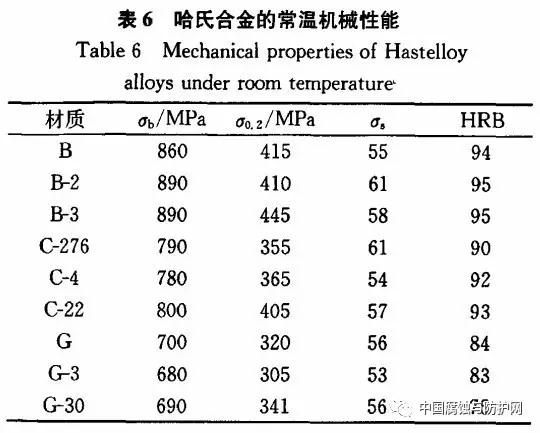

化工裝置使用的哈氏合金主要為B類(lèi)、C類(lèi)、G類(lèi)。這3類(lèi)哈氏合金的機械性能如表6所示。

（1）Hastelloy B

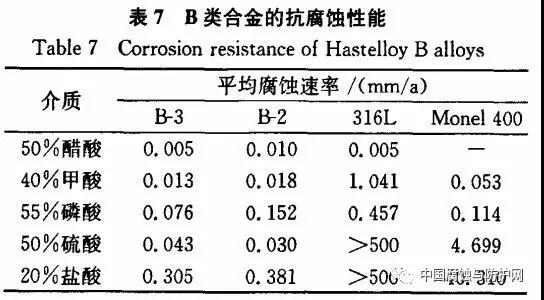

B系列有B、132、B3,此類(lèi)哈氏合金在典型環(huán)境下的耐蝕性能如表7所示。 Hastelloy B合金的耐鹽酸腐蝕性最好。將Hastelloy B合金的碳含量降至0.02%、Si含量降至0.1%,即成為Hastelloy B-2合金。它可以在沸騰溫度下任何濃度的鹽酸介質(zhì)中使用，并改善了敏化狀態(tài)和焊后狀態(tài)的抗晶間腐蝕性能。

20世紀90年代，Hastelloy B-3的發(fā)明徹底改變了B-2在通過(guò)中間溫度時(shí)容易析出Ni-Mo沉淀相的缺點(diǎn)，改善了加工性能。但Hastelloy B及Hastelloy B-2合金含Cr很低，不能用于氧化性環(huán)境中。

（2）Hastelloy C

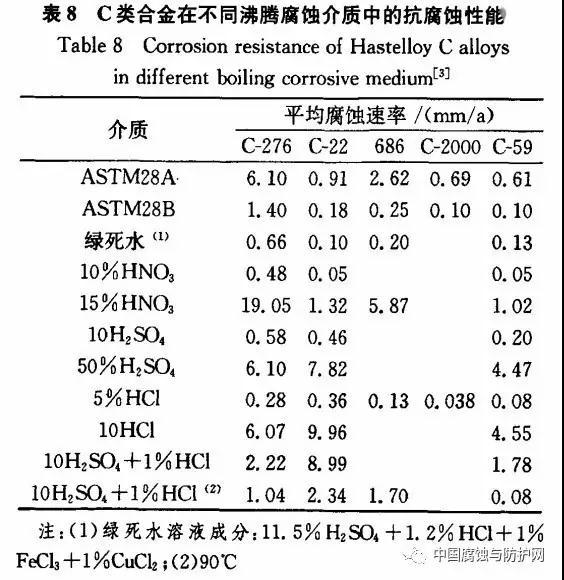

Hastelloy C為Ni-Cr-Mo系，是能適應各種環(huán)境的通用型耐蝕材料。C系列合金化程度較高，Cr元素和Mo元素分別起到耐氧化性介質(zhì)和還原性介質(zhì)腐蝕的作用，并共同起到抵抗局部腐蝕（點(diǎn)蝕和縫隙腐蝕）的作用。C類(lèi)合金在典型環(huán)境下的耐蝕性能如表8所示。

C系列有C、C一276、C-4、C-22、C-2000.在20世紀30年代產(chǎn)生了C族第一種合金即Hastelloy C.20世紀60年代有C-276;70年代有C-4;80年代有C-22;90年代有合金59、686、C-2000等。

國外采用電化學(xué)方法研究Ni-Cr-Mo合金晶間腐蝕、局部腐蝕、應力腐蝕，鈍化行為。S Ghosh研究表明，在95℃的NaCl及H3PO4溶液中，C-276均比UNS N08367和UNS N08028合金具有更好的耐蝕性。

（3）Hastelloy G

Hastelloy G為Ni-Cr-Cu-Mo系。含Cu的Ni_Cr_M0-Cu合金比Ni-Cr-Mo合金更耐硫酸、磷酸等介質(zhì)的腐蝕。含高cr量的Ni-Cr-Mo-Cu合金在硫酸、磷酸、含F-、Cl-的硫酸、磷酸和濕法磷酸等介質(zhì)中具有良好的耐蝕性。加si、B于Ni-Cr-Mo-Cu合金中能耐熱濃硫酸腐蝕并具有硬度高和耐磨性好的特點(diǎn)。

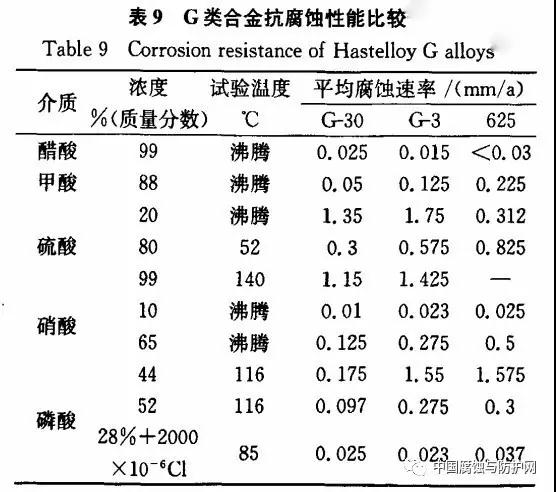

G系列有G、G-3、G-30、G-50等。G類(lèi)合金在典型環(huán)境下的耐蝕性能如表9所示。Hastelloy G-3、G-30合金的問(wèn)世，解決了在強氧化性或混合酸環(huán)境下的應用。新型Hastelloy G-35本質(zhì)上是Ni-Cr-Mo合金，成分接近C系合金。

因為它的發(fā)明仍然是針對強氧化性以及混合酸環(huán)境設計的，所以商業(yè)牌號仍然歸入G系列。

3研發(fā)歷程

3.1 國際概況

1906年美國專(zhuān)利811、239給出了Monel 400合金的生產(chǎn)方法，這種合金被認為是最早的鎳基耐蝕合金。1914年美國開(kāi)始生產(chǎn)Ni-Cr-Mo-Cu型耐蝕合金；1920年德國開(kāi)始 生產(chǎn)含Cr約15%、Mo約7%的Ni-Cr-Mo型耐蝕合金。

1930年Haynes國際公司開(kāi)發(fā)了Ni-Mo合金B和Ni-Cr-Mo合金C.Ni合金發(fā)展的下一個(gè)重要階段來(lái)自于Inco公司，1931年開(kāi)發(fā)出了Ni-Cr-Fe合金600,1949年開(kāi)發(fā)出了Ni-Fe-Cr合金，分別命名為Ineonel和Incoloy.20世紀70年代各國生產(chǎn)的耐蝕合金牌號已近50種，其中產(chǎn)量較大、應用較廣的有Ni-Cu、Ni℃r、Ni-Mo、Ni-Cr~Mo（W）、Ni-Cr-Cu、Ni-Fe-Cr和Ni-Fe-Cr-Mo等合金系列，共10多種牌號。20世紀七八十年代，耐腐蝕合金性能得到了突破性的發(fā)展。

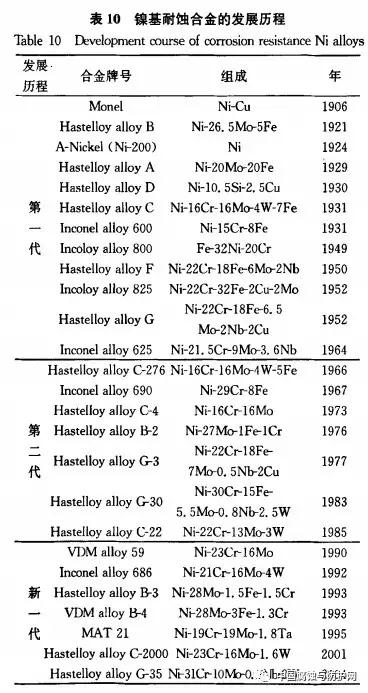

F Galen Hodge總結了第一代、第二代及新一代合金的發(fā)展歷程，如表10所示。

日本三菱材料公司開(kāi)發(fā)了耐腐蝕性能優(yōu)于C-276的新型合金MAT21,其成分為Ni60%-Crl9%一M019%一Til.8%,在鹽酸、硝酸、磷酸等嚴重腐蝕環(huán)境中因腐蝕而引起的減重僅為鎳基合金的1/3~1/10.海恩斯國際公司于2003年在中國申請了"耐硫酸和濕法磷酸的Ni-Cr-Mo-Cu合金"專(zhuān)利。該合金比目前最耐硫酸的C-276好，比最耐濕法磷酸的美國專(zhuān)利號N0.5424029中的合金A具有更優(yōu)良的耐濕法磷酸性。

3.2國內概況

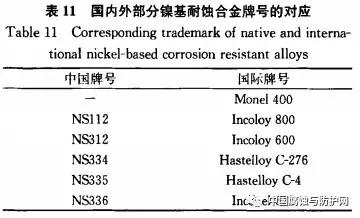

我國自20世紀50年代開(kāi)始仿制、改進(jìn)國外牌號的鎳基合金，到70年代末已有10多種牌號。80年代以后，研制有了較大進(jìn)展并有了一些新牌號的鎳基合金。1984年重慶儀表材料研究所根據苛刻環(huán)境下工業(yè)過(guò)程檢測與控制儀表對耐蝕合金的需要，研制出了Ni-Cr-Mo耐蝕合金，定名為3YC24合金。1986年鋼鐵研究總院發(fā)明了適用于沸騰氫氟酸液、氣相和濕氯、濕氟以及鹽酸和硫酸等苛刻腐蝕環(huán)境的鎳基耐蝕合金，特別是在沸騰氫氟酸中，其耐蝕性比Hastelloy C-4和Hastelloy C-267提高J,100倍。1994年公布的鎳基耐蝕合金牌號有23種、高溫合金牌號有24種。部分牌號與國際牌號的對應如表11所示。

國內Monel合金的使用較少，特別是Monel合金閥門(mén)幾乎全部靠進(jìn)口。錦州鐵合金股份有限公司開(kāi)發(fā)了可替代進(jìn)口產(chǎn)品的Monel合金。Inconel 600在我國的生產(chǎn)和應用尚處于起步階段，應用范圍有限，僅限于少數引進(jìn)設備及零部件。中國化學(xué)工程第十四建設公司承建的浙江衙州臣化（集團）公司氟化工程，部分工藝管道采用了美國進(jìn)口的In-conel 600合金管道。為了打破發(fā)達國家的壟斷，四川川投長(cháng)城特殊鋼股份有限公司成功地開(kāi)發(fā)出Incoloy 800、Incoloy 800H、Inconel 625、Inconel 690、NSl41等耐蝕合金的板、管等犁材。

4展望

鎳基耐蝕合金因其良好的力學(xué)性能、加工性能及耐腐蝕性，越來(lái)越廣泛地應用于工業(yè)領(lǐng)域。我國有豐富的鎳資源， 隨著(zhù)經(jīng)濟的快速發(fā)展，鎳合金將保持旺盛需求。因此，鎳基合金的研究開(kāi)展對充分利用金川集團公司鎳鈷資源的優(yōu)勢、拓寬公司特種合金材料廠(chǎng)的產(chǎn)品領(lǐng)域、提升企業(yè)在鎳合金制品深加工領(lǐng)域的能力、擴大產(chǎn)品的市場(chǎng)覆蓋面具有重要的經(jīng)濟和實(shí)用意義。筆者認為今后鎳基耐蝕合金應在以下幾個(gè)方面加強研究。

（1）應加快開(kāi)發(fā)新型鎳基耐蝕合金，加強對其應用領(lǐng)域拓寬的研究；

（2）針對工程領(lǐng)域，深入研究相關(guān)工業(yè)設備制造的成型、焊接、熱處理等關(guān)鍵工藝參數；

（3）研究更多復雜、苛刻腐蝕條件下的腐蝕行為與機理。
